Описание

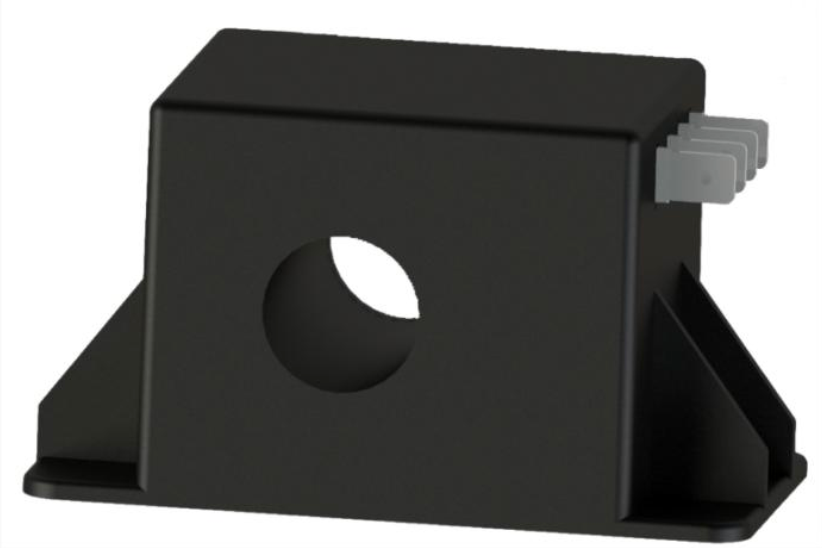

PT Power представляет датчик тока Cheemi PTCHB300U24SCAN для измерения постоянного тока с гальванической развязкой между первичной и вторичной цепями. Проводник пропускается через окно датчика диаметром 20 мм.
Датчик измеряет ток в диапазоне от −400 до +400 А и передаёт значение по шине CAN с периодом 100 мс. Он предназначен для систем управления аккумуляторными батареями, где требуется точное измерение тока для расчёта SOC, SOH и SOF. Полная погрешность в диапазоне температур от −40 до +85 °C составляет 0,5%, при комнатной температуре 0,3%. Датчик сам диагностирует неисправности и передаёт их коды в CAN-сообщении. По установке и программному интерфейсу он совместим со многими представленными на рынке датчиками.
Применяется в гибридных и электрических аккумуляторных батареях, в свинцово-кислотных батареях, а также на железнодорожном транспорте, в стационарных установках и бортовом оборудовании. Соответствует стандартам EN 50155 и EN 50121-3-2.
Основные характеристики:
| Параметр | Значение |
|---|---|
| Номинальный ток | 300 А |
| Диапазон измерения | ±400 А |
| Окно под проводник | Ø20 мм |
| Полная погрешность (−40…+85 °C) | 0,5% |
| Погрешность при комнатной температуре | 0,3% |
| Нелинейность | 0,1% |
| Ошибка нуля | ±0,2 А |
| Напряжение питания | 10–32 В DC |
| Ток потребления | ≤ 30 мА |
| Испытательное напряжение изоляции | 4 кВ, 50 Гц, 1 мин |
| Выход | CAN 2.0A/B, 250 кбит/с, период 100 мс |
| Габариты | 93 × 50,5 × 52 мм |
| Крепление корпуса | 2 отверстия Ø5,5 мм, межосевое 80 мм |
| Рабочая температура | −40…+85 °C |
| Температура хранения | −55…+125 °C |
| Корпус | PBT G30/G15, UL94 V-0 |
| Стандарты | EN 50155, EN 50121-3-2, IEC 60068, ISO 16750, GB/T 28046 |
Исполнения:
| Артикул | CAN ID |
|---|---|
| PTCHB300U24SCAN-F1 | 0x18FF6160 |
| PTCHB300U24SCAN-F2 | 0x18FF6261 |
| PTCHB300U24SCAN-F3 | 0x18FF6362 |
